温州市某县公路边坡滑坡自动化监测工程案例

一、项目介绍


浙江省温州市某县公路边坡滑坡自动化监测,采用多种传感器组合监测,数据实时回传云平台,北斗GNSS恶劣环境下能正常解算精度稳定。



布设图


北斗GNSS表面位移监测成果


阵列位移计深部位移监测成果

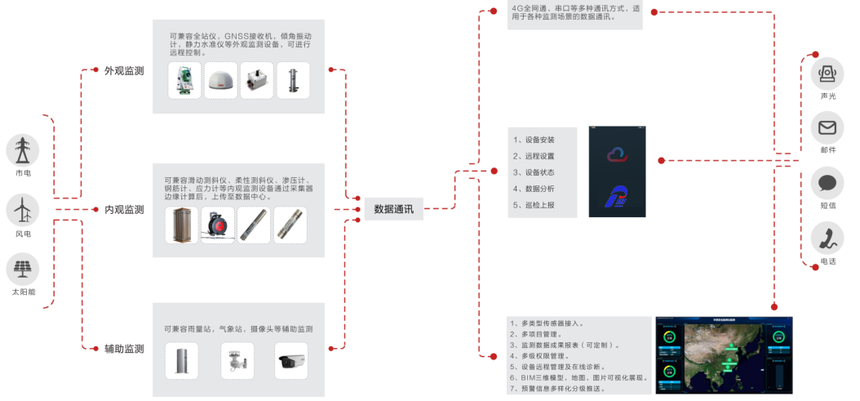

二、杰芯国土地灾监测系统


杰芯国土地灾监测系统集外观、内观、辅助三大数据处理引警干一体,满足水利、边坡、矿山、隧道、基坑等多种自动化监测项目,不同的引擎数据成果,可分类、分表规范化存储,满足各类项目及二次开发需求。


兼容性:具备强大的兼容性,可兼容不同厂家各类外观、内观、辅助监测设备和传感器。

可靠性:多方式组合报警,提升报警可靠性。边缘计算触发报警,提升报警时效性。




(1)阵列位移计(柔性测斜仪)ADM


杰芯科技 ADM 系列阵列位移计是一款灵活柔韧的、标准的 3D 测量系统。使用一组密实的阵列 MEMS 微机电系统和经过验证的模型计算程序测量 2D、3D 变形值。杰芯科技 ADM 系列阵列位移计没有优先轴,可自由弯曲,安装方式多样,可以竖直安装、水平安装或环形安装。杰芯科技 ADM 系列阵列位移计通过测量加速度计在不同的轴向上的加速度变化量来反应对应轴向与重力方向的角度变化量,通过角度的变化量推算相应节点的位移变化量。杰芯科技 ADM 系列阵列位移计利用先进的测控技术、重力加速度测量技术、传感器温度补偿技术、核心算法模型技术等技术,实现对监测物体 X、Y、Z 三维变形量的实时在线监测。




(2)普适型GNSS接收机GDM


GDM一体化GNSS接收机是杰芯科技基于北斗GNSS定位技术与MEMS传感器技术相结合,高度集成化应用于野外地质灾害监测的普适型 GNSS 接收机。支持 CORS 虚拟基站及RTK,优化组合算法,剔除误报。


特有的动静态组合监测,支持动态调整监测频率,可实现高精度静态毫米级监测精度,也可实现高频动态厘米级监测精度,可为应急抢险监测提供实时数据。


针对地质灾害监测的特点,接收机具备云服务功能,可定期上报设备位置、网络状态、信号强度、卫星数量、供电系统电压电流等信息,云平台可远程对设备进行重启、设置、升级等操作。低功耗设计,可有效减少搭载的太阳能供电系统配比,同时降低供电系统成本。


GDM 接收机创新型加入摄像头全景拍照,全景 4 摄像头随时全景拍照查看周边情况,观察监测点周边环境情况,日常可用于排查异常故障;发生预警时第一时间可获取现场周边实时情况。
